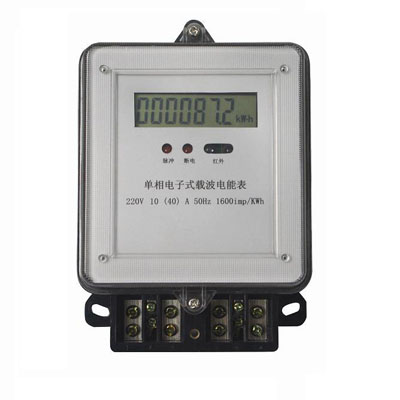

DDSI6789系列单相电子式载波电能表

概述

DDSI6789系列单相电子式载波电能表（多费率、预付费、远程断送电控制等功能可选）专门针对中国电网情况而设计，是电力线载波集中抄表系统的终端设备。实现单个用户的电能计量、电量数据电力线载波通讯等功能。计量精度高、安装方便、性能稳定、载波通信能力达到国际先进水平。本系列电能表各项性能指标符合国家标准GB/T17215.321-2008《1级和2级静止式交流有功电能表》和国际电工委员会制定的IEC62053-21：2003标准中对单相电子式电能表的全部技术要求。符合电力行业标准DL/T698-1999《低压电力用户集中抄表系统技术条件》。

功能特点

软件扩频方式进行电力线载波通讯

数据传输准确、可靠、通讯能力强

实现集中抄表

采用ADE7755精确计量正、反向有功电能

电能计量线性好，在1000：1的动太范围内误差小于0.1%

具有载波中继功能，扩展通讯距离

内置继电器可进行远程通断控制（可选）

可设置不同的费率时段，分别计量总电量和各时段的电量（可选）

先购电后用电的预付费功能（可选）

技术规格

参比电压：220V

参比频率：50HZ

参比电流：5（30）A、10（40）A、20（80）A

准确度等级：1.0级、2.0级

起动电流：0.004Ib(1级）、0.005Ib(2级）

潜动：具有防潜动逻辑设计

电压工作范围：0.8Un-1.2Un

功耗：电压线路≤1.5W/5VA，电流线路≤2.5VA

断电后数据保存时间在10年以上

载波通讯：中心频率270KHZ  频率范围：270KHZ±15KHZ

调制方式：BFSK   带宽：30KHZ

通讯传输范围：整个配变台区

环境条件：标准工作温度：-25℃~60℃

 极限工作温度：-40℃~70℃

工作相对湿度：≤85%
