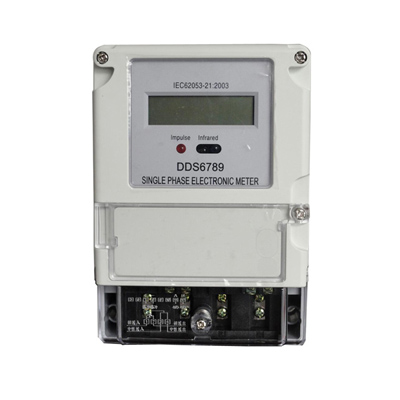

DDS6789单相电子式电能表

概述

DDS6789系列单相电子式电能表，采用超低功耗集成电路和SMT生产工艺制造，用于测量额定频率50HZ的单相交流有功电能。具有技术先进、计量精度高、抗干扰能力强、高耐压、高可靠性、长寿命等特点。其性能符合IEC62053-21：2003和GB/T17215.321-2008《1级和2级静止式交流有功电能表》中对单相电子式电能表的全部技术要求。

功能特点

1.对不同费率时段分别进行正、反双向总、尖、峰、平、谷费率时段电量计量,反向电量按正向电量累计。

2.具有尖、峰、平、谷4个费率，12个日时段，时段最小间隔为1分钟,时段可跨越零点。

3.通过红外接口和RS485接口分别与掌上电脑或PC机进行通讯，
完成编程、设置

和抄表功能，红外和RS485通讯波特率1200。

4.编程控制，通过红外、RS485通信口对电能表进行编程。为了保护表内数据的

可靠性，对电能表编程采用硬件加软件的保护方法，硬件就是编程开关。软件

是密码。当编程开关打在“编程允许时”，并核对编程密码后方可对电表进行各种编程。读表操作不受编程开关的控制。电表密码分两种：编程密码，清零密码。

5.抄表功能，可以抄读当前、上月、上上月的总、尖、峰、平、谷电量，历史

电量数据，电表编号、时钟、日期等参量数据。

6.采用LCD逐项显示或循环显示电量和参数数据，方便抄表，并且具有停电显示

功能。电量显示为5位整数，1位小数，2位显示代码。循显时间和参数可设置。

循环显示的内容可选项包括：日期；时间；运行时段（尖峰平谷）和当前的总、

尖、峰、平、谷累计电量；上月电量；上上月电量；电表的局编号。

7.记录12个月的冻结数据，电能量数据冻结转存日为每月1—28日中任意指定日的任一个整点。

8.断电后，所有存储数据不丢失，并能保持10年以上。

9.无源校验脉冲输出端口，脉冲宽度：80ms±20ms，用于校表、采集电能量。脉冲显示采用采用超亮、长寿命，红色LED闪烁显示。

10.对时功能，当掌上机内编程密码符合电能表编程密码时，可用掌上机向表内写入任意时间，对同一块电表的广播校时操作相隔一月以上。

技术规格

参比电压：220V

参比电流：1.5（6）A、2.5（10）A、5（20）A、10（40）A、15（60）A、20（80）A、30（100）A

参比频率：50HZ

准确度等级：1.0级、2.0级

起动电流：0.004Ib(1.0级）、0.005Ib(2.0级）

潜动：具有防潜动逻辑设计

工作电压范围：0.8-1.2Un

功耗：电压线路功耗≤1W/3VA、电流线路功耗≤1VA

环境条件：正常工作温度：-25℃~60℃

极限工作温度：-40℃~70℃

工作相对湿度：≤85%
