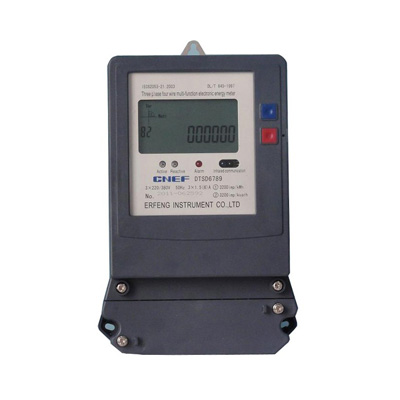

DTSD6789/DSSD6789三相电子式多功能电能表

概述

DTSD6789/DSSD6789系列三相电子式多功能电能表是我公司采用大规模超低功耗集成电路，应用数字采样处理技术及SMT工艺，根据工业级用户实际用电状况所设计和制造的具有现代先进水平的仪表。该仪表性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、GB/T17215.322-2008《0.2S和0.5S级静止式有功电能表》、GB/T17215.322-2008《2级和3级静止式交流无功电能表》、GB/T17215.301-2007《多功能电能表特殊要求》等标准对多功能电能表的各项技术要求，其通讯符合DL/T645-1997《多功能电能表通讯规约》中的要求。

功能特点

分时计量正、反向有功、无功、和四象限无功电量及最大需量，最大需量发生的时间

4种费率、4个时区、5个日时段表、10个日时段

失压、失流、编程总次数和最近10次的编程时间、停电总次数、最后停电及来电的日期和时间、开盖、清需等记录功能

冻结存储上12个月有功总电能和各费率电能数据、冬季电量冻结、即时电量冻结

实时精确测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率等用电参数

独立抄表电池，可通过按键或红外唤醒电表进行抄表

RS485接口和红外通讯接口完全独立，两通讯口可同时工作

宽温LCD显示电表的运行状态，自动轮显或按键显示各项数据

有功、无功脉冲，正、反向有功远动脉冲，时钟秒信号等输出

技术规格

参比电压：三相四线3×220V/380V、3×57.7V/100V

三相四线3×100V

参比电流：1.5（6）A（互感式）、5（20）A、10（40）A、15（60）A、20（80）A、30（100）A

参比频率：50HZ

准确度等级：有功0.5S级、0.5级、1.0级、无功2.0级

起动电流：1.0级0.002In(互感式）、2.0级0.003In(互感式）1.0级0.004Ib、2.0级0.005Ib

潜动：具有防潜动逻辑设计

工作电压范围：0.8Un-1.15Un

功耗：电压回路功耗≤2W/5VA、电流回路功耗≤1VA

日计时误差优于0.5秒/天，停电日计时误差优于1.0秒/天

电池容量大于1200mAh,停电数据保存10年以上

环境条件：标准工作温度：-25℃~60℃

极限工作温度：-40℃~70℃

工作相对湿度：≤85%
